Описание
| Обратите внимание: У нас есть документы большинства товаров в нашем магазине, если вам это нужно, свяжитесь с нами:) | |
|
Информация о продукте:
1. HX3208 люкс принимает электрическую туннинговую монолитную FM интеграционную схему, и настройка удобна и точна, имеет высокую чувствительность приема; маленький и светильник, легко носить с собой
2. Напряжение 1,8-3,5 в, внутренняя структура имеет отключенную цепь для предотвращения шума во время настройки
3. Использование низкочастотной и средней частоты 70 кгц, сохранение средней частоты и керамического фильтра; схема проста и надежна; модуляция является coonvenient.

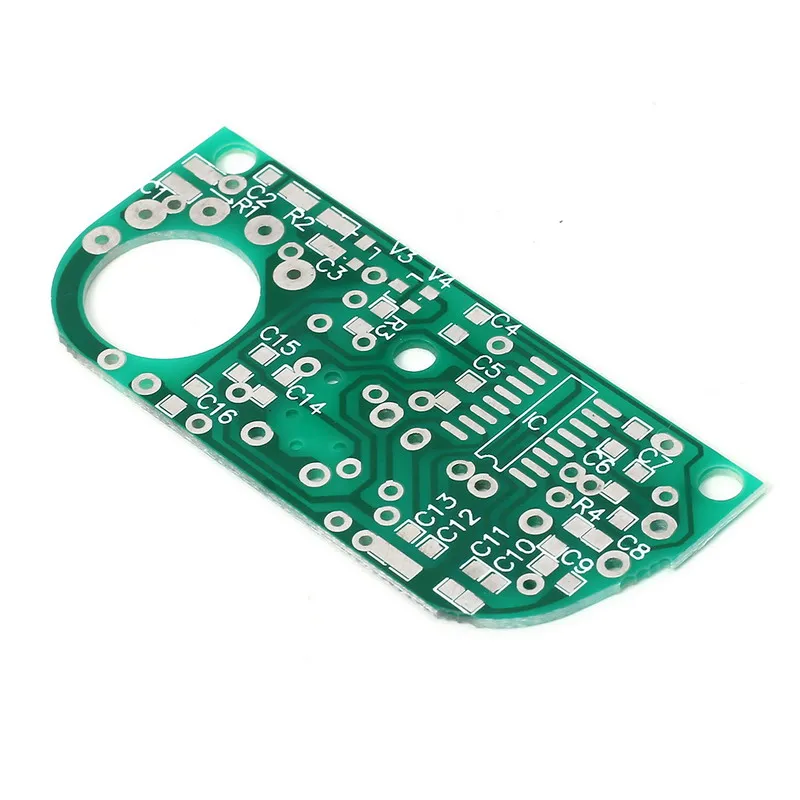

Список компонентов:
| Нет. | Компонент | Параметр | Посылка | PCB шелк Экран | Кол-во |
| 1 | SC1088 | Лапками углублением SOP-16 | IC | 1 | |
| 2 | S9014 | Сот-32 | V3 | 1 | |
| 3 | S9012 | Сот-32 | V4 | 1 | |
| 4 | BB910 | V1 | 1 | ||
| 5 | Светодиодный | 3 мм красный | V2 | 1 | |
| 6 | Магнитная бусина индуктивности | 4.7uH | L1 | 1 | |
| 7 | Цвет кольцо индуктивности | 4.7uH | L2 | 1 | |
| 8 | Пустотелые индуктивности | 78nH 8 круглый | L3 | 1 | |
| 9 | Пустотелые индуктивности | 70nH 5 круглых | L4 | 1 | |
| 10 | Гарнитура | 32ohm * 2 | EJ | 1 | |
| 11 | Resisitor | 15 K | SMD | R1 | 1 |
| 12 | Resisitor | 150 K | SMD | R2 | 1 |
| 13 | Resisitor | 1,2 K | SMD | R3 | 1 |
| 14 | Resisitor | 5,6 K | SMD | R4 | 1 |
| 15 | Металлический пленочный резистор | 680ohm | R5 | 1 | |
| 16 | Potentionmeter | 51 K | Титановый электролитный электрод со случайно выбранным | 1 | |
| 17 | Конденсатор с алюминиевой крышкой | 2.2nf | SMD | C1 | 1 |
| 18 | Конденсатор с алюминиевой крышкой | 0,1 мкФ | SMD | C2 | 1 |
| 19 | Конденсатор с алюминиевой крышкой | 220pf | SMD | C3 | 1 |
| 20 | Конденсатор с алюминиевой крышкой | 0.33nf | SMD | C4 | 1 |
| 21 | Конденсатор с алюминиевой крышкой | 0.22nf | SMD | C5 | 1 |
| 22 | Конденсатор с алюминиевой крышкой | 3.3nf | SMD | C6 | 1 |
| 23 | Конденсатор с алюминиевой крышкой | 180pf | SMD | C7 | 1 |
| 24 | Конденсатор с алюминиевой крышкой | 680pf | SMD | C8 | 1 |
| 25 | Конденсатор с алюминиевой крышкой | 68nf | SMD | C9 | 1 |
| 26 | Конденсатор с алюминиевой крышкой | 0,1 мкФ | SMD | C10 | 1 |
| 27 | Конденсатор с алюминиевой крышкой | 22nf | SMD | C11 | 1 |
| 28 | Конденсатор с алюминиевой крышкой | 0,1 мкФ | SMD | C12 | 1 |
| 29 | Конденсатор с алюминиевой крышкой | 470pf | SMD | C13 | 1 |
| 30 | Конденсатор с алюминиевой крышкой | 33pf | SMD | C14 | 1 |
| 31 | Конденсатор с алюминиевой крышкой | 82pf | SMD | C15 | 1 |
| 32 | Конденсатор с алюминиевой крышкой | 0,1 мкФ | SMD | C16 | 1 |
| 33 | Керамика конденсатор с алюминиевой крышкой | 3.3nf | C17 | 1 | |
| 34 | Электролитический конденсатор с алюминиевой крышкой | 100 мкФ | C18 | 1 | |
| 35 | Керамика конденсатор с алюминиевой крышкой | 22nf | C19 | 1 | |
| 36 | Кабель | D0.8 * 6 мм | 2 | ||
| 37 | Коробка | 1 | |||
| 38 | Ручка потенциометра | 2 | |||
| 39 | Кнопка | 2 | |||
| 40 | Батарея пружинный зажим | Комплекты одежды из 3 предметов | 1 | ||
| 41 | Переключатель | 6x6 мм | S1, S2 | 2 | |
| 42 | Разъем для наушников | D3.5mm | XS | 1 | |
| 43 | Винт/гайка | Несколько |
Схема
Готовый продукт изображение:
Примечание: ниже готовое изображение изделия только для справки.
Характеристики
- Бренд
- IS
- Состояние
- Новый
- Тип
- Логические ИС
- Упаковка
- Other
- Мощность рассеивания
- none
- Номер модели
- FM Micro SMD Radio DIY
- Применение
- FM Micro SMD Radio DIY
- Рабочая температура
- -30~85 Celsius
- Напряжение электропитания
- 1.8-3.5V
- Индивидуальное изготовление
- Да
- Feture
- electronic diy kit
